軸向力士樂柱塞泵的工作原理

發布時間:2016-10-22 瀏覽次數:8803
??

        力士樂柱塞泵根據其排列方向不同,我們可以將其分為軸向力士樂柱塞泵與徑向力士樂柱塞泵,而在力士樂軸向柱塞泵中,我們簡單的介紹過軸向力士樂柱塞泵的特性與特征。在本文中,我們來詳細對軸向力士樂柱塞泵的工作原理做一個解析,了解其是如何運轉工作的。

        軸向力士樂柱塞泵除了柱塞軸向排列外,當缸體軸線和傳動軸軸線重合時,稱為斜盤式軸向力士樂柱塞泵;當缸體軸線和傳動軸軸線成一個夾角γ時,稱為斜軸式軸向力士樂柱塞泵。斜盤式軸向力士樂柱寨泵根據軸是否貫穿斜盤又分為通軸式軸向力士樂柱塞泵和非通軸式軸向力士樂柱塞泵兩種。

斜軸式軸向柱塞泵工作原理

軸向力士樂柱塞泵工作原理

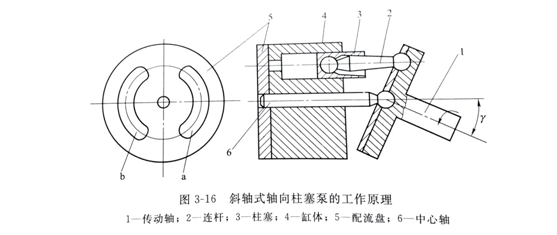

        (1)斜軸式軸向力士樂柱塞泵 圖3-16所示為斜軸式軸向力士樂柱塞泵的工作原理。當傳動軸1在電動機的帶動下轉動時,連桿2的側面帶動柱
塞連同缸體一同旋轉,同時,連桿2推動柱塞3在缸體4中作往復運動,使柱塞孔底部的密封腔容積不斷發生增大和縮小的變化,通過固定不動的平面配流盤5上的窗口a、b進行吸油、壓油。若改變缸體的傾斜角度γ,就可改變泵的排量;若改變缸體的傾斜方向,就可成為雙向變量軸向往塞泵。

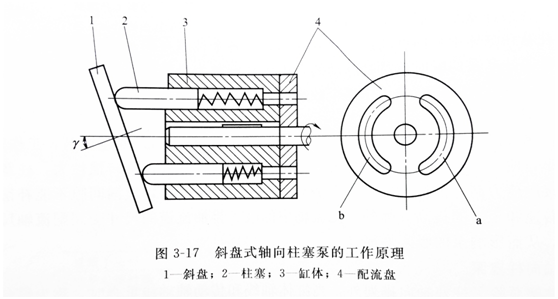

        (2)斜盤式軸向力士樂柱塞泵 圖3-17所示為斜盤式軸向力士樂柱塞泵的工作原理。它由斜盤1、柱塞2、缸體3和配流盤4等零件組成。斜盤與缸體間有一傾斜角γ。斜盤和配流盤固定不動,柱塞在底部彈簧和油壓力的作用下,其頭部始終保持與斜盤緊密接觸。當缸體由傳動軸帶動旋轉時,在斜盤、彈簧和液壓油壓力的共同作用下,迫使柱塞在缸體內作往復運動,這樣各柱塞與缸體間的密封容積便發生增大或縮小的變化。密封容積增大時,通過配流窗口a吸油;減小時,通過配流窗口b壓油。缸體每轉一轉,每個柱塞各完成一次吸油和壓油,缸體連續旋轉,柱塞則不斷的吸油和壓油。

斜盤式軸向柱塞泵工作原理

        如果改變斜盤傾角γ的人小,就能改變柱塞行程,也就改變了泵的排量;如果改變斜盤傾角γ的方向,就能改變吸、壓油的方向,此時就成為雙向變量軸向柱塞泵。

       軸向力士樂柱塞泵是目前應用的非常廣泛的一種結構柱塞泵,其與徑向力士樂柱塞泵相比,優點是容積效率和機械效率都比較高,壓力高;材料的利用率高,結構緊湊,徑向尺寸小,轉動慣量小,易于實現變量;由于大部分零件的外形是圓弧或圓,加工精度容易保證。缺點是結構復雜,對油液污染敏感??偟膩碚f,軸向力士樂柱塞泵的性價比還是相當高的。
