雙作用力士樂葉片泵的工作原理:

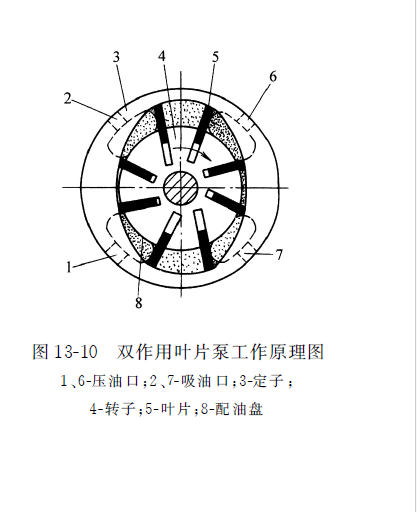

如圖13-10所示為雙作用力士樂葉片泵工作原理圖。它的工作原理同單作用葉片泵相似,不同之處是:定子3內表面由兩段長半徑圓弧、兩段短半徑圓弧和四段過渡曲線所組成,定子和轉子4同心,殼體端蓋上開有對稱于轉軸分布的兩個吸油腔和兩個壓油腔。
當轉子按圖示方向旋轉時,密封工作腔的容積在左上角和右下角處逐漸增大,為吸油區;在右上角和左下角處逐漸減小,為壓油區;吸油區和壓油區之間有一段封油區把它們隔開。轉子每轉一轉,每個密封工作腔吸油、壓油各完成兩次,故稱為雙作用葉片泵。由于兩吸油口和兩壓油口對稱于轉軸分布,壓力油作用于軸承上的徑向力是平衡的,故又稱為平衡式葉片泵或卸荷式葉片泵。
雙作用力士樂葉片泵的流量計算:
雙作用葉片泵的實際輸出流量用下式計算q=2B[π( R2-r2)-(R-r/cosθ)δz]nηv
式中,q為實際輸出流量;B為轉子軸向?qū)挾?;R為定子圓弧長半徑;r為定子圓弧短半徑;0為葉片傾角;δ為葉片厚度;z為葉片數;n為轉子轉速;ηv為葉片泵的容積效率。
由上述流量計算公式可知,流量的大小由泵的結構參數所決定,當轉子轉速n 選定后,泵的流量也就確定了。所以雙作用葉片泵為定量泵。
雙作用力士樂葉片泵的使用要點:不管是單作用式力士樂葉片泵還是雙作用式力士樂葉片泵,其使用要點都是相同的,具有以下幾種現象:
(1)為了保證葉片泵可靠地吸油,其轉子轉速不能太低,亦不能過高,600~1500r/min 比較適宜。轉速太低,葉片不能壓緊在定子內表面上,故不能吸油;轉速過高,則易造成泵的“吸空”現象,使泵不能正常工作。
(2)葉片泵使用的液壓油粘度應在2 .5 ~ 5 °E5 0 之間。粘度太大,吸油阻力增大,影響泵的流量;粘度太小,因間隙影響,真空度不夠,給吸油造成不良影響。
(3)葉片泵對油液中的污物很敏感,工作可靠性較差,油液不清潔會使葉片卡死,因此必須注意油液的過濾和環境的清潔。
(4)因葉片泵的葉片有安裝傾角,故轉子只允許單向旋轉。
