壓力繼電器與壓力計的用途和結構是怎樣的？

說到一個完整的液壓系統，就不得不說下壓力繼電器與壓力計，這兩個元件雖然體積看著不大，但是卻起著重要的作用。我們來看看壓力繼電器與壓力計的用途和結構分別是怎樣的。

１、壓力繼電器的用途
壓力繼電器是用來將液壓信號轉換為電信號的輔助元器件，其作用是根據液壓傳動系統的壓力變化自動接通或斷開有關電路，以實現程序控制和安全保護功能。

２、壓力繼電器的結構

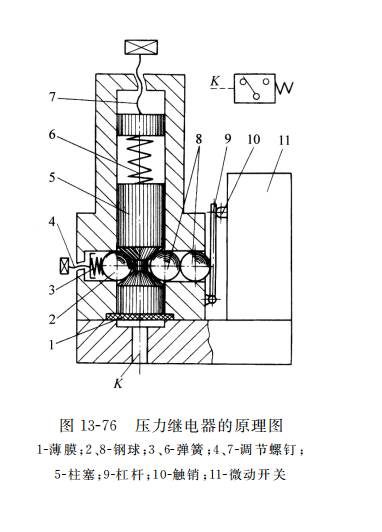

如圖13-76所示為壓力繼電器的原理圖?？刂朴涂?K 與液壓傳動系統相連通，當油液壓力達到調定值時，薄膜 １ 在油液壓力作用下向上鼓起，使柱塞 ５ 上升，鋼球 ８ 和 ２ 在柱塞錐面的推動下水平移動 ，通過杠桿９壓下微動開關１１的觸銷１０，接通電路，從而發出電信號。發出電信號時的油液壓力可通過調節螺釘 ７，改變彈簧６ 對柱塞的壓力進行調定。當控制油口 K 的壓力下降到一定數值時，彈簧６ 和３（通過鋼球 ２）將柱塞壓下，這時鋼球８ 落入柱塞的錐面槽內，微動開關的觸銷復位，將杠桿推回，電路斷開。

壓力計
1、壓力計的用途
壓力計用于觀察液壓傳動系統中各工作點（如液壓泵出口、減壓閥后等）的油液壓力，以便操作人員把系統的壓力調整到要求的工作壓力。

2、壓力計的結構

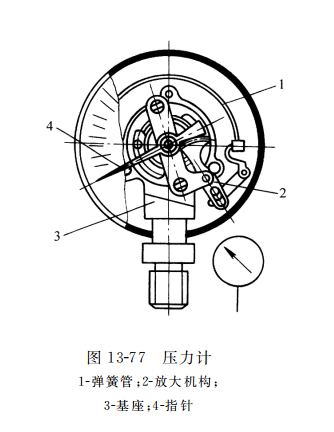

如圖13-77所示為常用的一種壓力計（俗稱壓力表），由測壓彈簧管１、齒扇杠桿放大機構２、基座３ 和指針４ 等組成。壓力油液從下部油口進入彈簧管后，彈簧管在液壓力的作用下變形伸張，通過齒扇杠桿放大機構將變形量放大并轉換成指針的偏轉（角位移），油液壓力越大，指針偏轉角度越大，壓力數值可由表盤上讀出。

以上就是壓力繼電器與壓力計的用途和結構了，在閱讀此篇文章之前的你是否有過了解呢？當你的液壓系統出現不明狀況的時候，很可能就是因為壓力繼電器與壓力計出現某種狀況導致的，所以，多了解總是好的。
