容積調速回路和容積節流調速回路的作用以及工作原理圖

發布時間:2016-12-13 瀏覽次數:19050
??

1、容積調速回路
容積調速回路有變量泵和定量執行元件、定量泵和變量執行元件、變量泵和變量執行元件三種組合形式。 由于在機床上較少采用,本文僅討論變量泵和液壓缸的調速回路。

容積調速回路

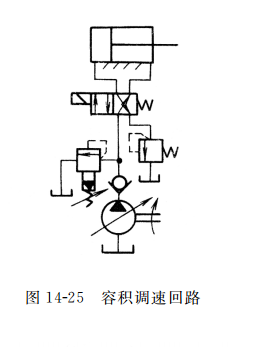

如圖14-25所示為由變量泵和液壓缸組成的調速回路:變量泵輸出的壓力油全部進入液壓缸,使活塞移動。 通過改變變量泵的流量來改變活塞移動的速度,回路中的最大壓力由先導式溢流閥(當安全閥用)限定,回油路中的溢流閥用于產生背壓。

這種回路有如下特點:
(1)液壓缸的最高速度決定于變量泵的最大流量 ,最低速度決定于變量泵的最小流量 ,調速范圍較大 ,而且可以連續地?zé)o級調速 。
(2)在各種速度下 ,當泵的輸出壓力和回油路壓力不變時 ,液壓缸輸出的推力不變 。
(3)若不計損失 ,液壓缸的輸出功率等于液壓泵的輸出功率 ,且液壓缸的輸出功率隨變量泵的排量增減而呈線性地增減 。
(4)由于變量泵存在泄漏 ,而且壓力越高 ,泄漏越大 ,從而引起液壓缸活塞的速度下降 ,故這種調速回路具有速度隨負載增加而下降的特性 。

2、容積節流調速回路
容積節流調速是采用變量泵供油,用調速閥或節流閥改變進入或流出液壓缸的流量,以實現工作速度的調節,并使變量泵的輸油量與液壓缸所需油量自動相適應。 這種回路叫容積節流調速回路,又稱聯合調速回路。 這種調速回路沒有溢流損失,效率較高,速度穩定性也比單純的容積調速回路好。

容積節流調速回路

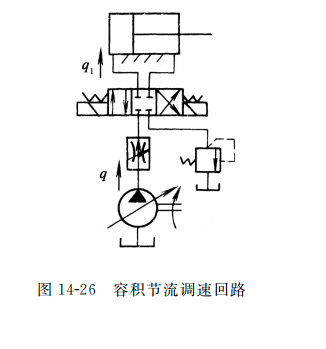

如圖14-26所示為采用限壓式變量泵和調速閥組成的容積節流調速回路。 調速閥控制著進入液壓缸的流量 q1,如果這時變量泵的輸出流量q 大于 q1,則調速閥入口壓力就會升高 ,由限壓式變量泵的流量- 壓力特性可知 ,當壓力超過限定值后 ,液壓泵的流量就會自動變小 ,圖 14-26容積節流調速回路直至 q = q1 為止;反之亦然,即變量泵輸出的流量 q 自動與液壓缸所需流量相適應。 這種調速回路,進入液壓缸的流量基本上不受負載變化的影響,活塞的運動速度由調速閥調節,它的調速范圍也只受調速閥調節范圍的限制,泵的供油壓力隨負載而變化 。 這種回路最宜用在負載變化不大的中、小功率的液壓系統中,如組合機床的進給系統。
