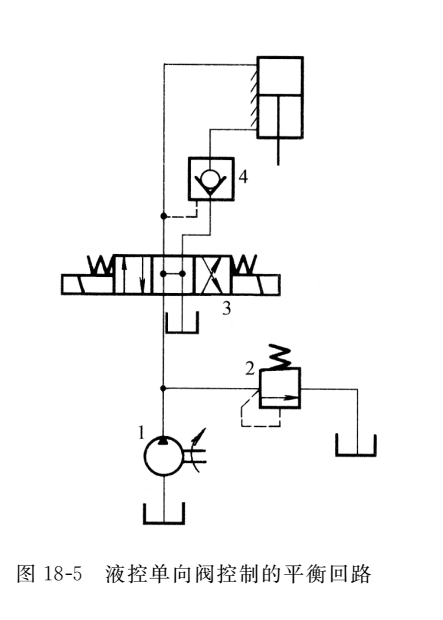

如圖18—5所示為采用液控單向閥的平衡回路,回路中泵1 為定量泵,三位四通電磁換向閥中位機能為 H 型。故障現象是,當液壓缸向下運行時,活塞斷續地向下跳動,并因此而引起劇烈的振動,致使系統無法正常工作。
故障分析:由于活塞向下運動時回路中沒有背壓,液控單向閥 4 打開后 ,活塞將會因自重向下跌落(加速下降),使液壓缸上腔失壓,于是液控單向閥也因失壓而關閉,使活塞運行停止。隨后進油路上又建立起壓力,液控單向閥又打開,不斷重復上述過程,即活塞斷續下降,并引起劇烈地振動。

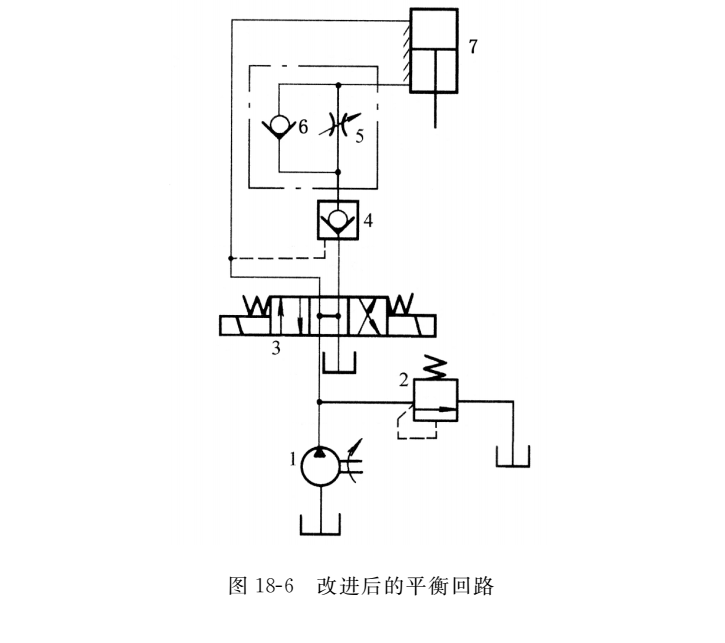

如圖18—6 所示,在液壓缸下腔的出口油路上加設節流閥5 和單向閥6,當換向閥3 左位接入回路時 ,壓力油進入液壓缸的上腔 ,并將液控單向閥打開,液壓缸下腔的油便可經節流閥 5,液控單向閥 4 和換向閥 3 流回油箱,使活塞向下運動。
由于節流閥在回油路上,所以構成回油節流調速回路。溢流閥 2 起調壓與溢流作用,液壓泵 1 輸出的壓力油一部分進入液壓缸上腔 ,一部分由溢流閥溢回油箱 ,由于節流閥的節流作用,所以活塞下降是平穩運動。 又由于液壓缸上腔的壓力由溢流閥調定,液控單向閥打開后也不會出現失壓,液控單向閥開啟后不會關閉,于是就不會出現上述故障了。
