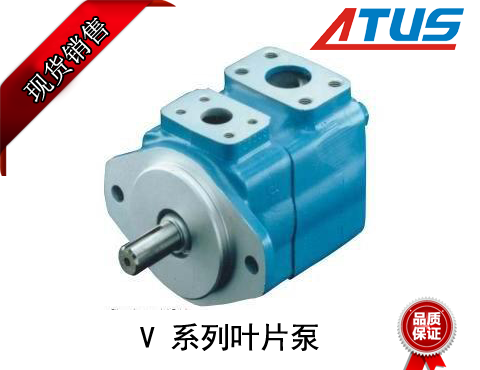

想必大家在很多時候長時間使用威格士葉片泵后,偶爾會出現過這樣材料毀壞或者失效的問題,可是我們?cè)趯?duì)威格士葉片泵進行工作時怎么確認材料是否被磨損或者失效了呢?分析方法都有哪些呢?今天澳托士的技術員就來給大家分享一下威格士葉片泵,材料磨損失效分析方法如下:
一、材質:
①威格士葉片泵定子材料為38CrMoA1A,葉片材料為W6Mo5Cr4 V2 0 送檢的2組葉片泵已存在嚴重磨損。其中1一葉片泵定子內側工作表面局部 區域(吸油工作區)的主要磨損失效形式為粘著磨損;2一葉片泵定子內側工作 表面局部區域(吸油工作區)的主要磨損失效形式為伴有微小振動的滑動磨損。
②金相分析失效零件用線切割方法截取試樣,并磨制成金相試樣。用光學顯微鏡進行觀察,放大倍數為10倍和440倍。金相試樣浸蝕前的顯微鏡觀察顯示2種材料內部微觀夾雜物和微洞等缺陷少,組織較為致密均勻,材料質量正常。 經4%硝酸酒精浸蝕后進行顯微鏡觀察,1#和2#葉片的金相組織主要由馬 氏體和細粒狀碳化物組成。
二、1#和2#葉片相比,存在少量塊狀碳化物,尺寸較粒狀碳化物大5~10倍。1# 和2#定子的基體與表面層金相組織不同,基體組織主要由定向回火索氏體構成。定子表面氮化層的顯微鏡觀察結果表明: 1 #定子氮化層外表面存在斷續、 極薄的化合物自亮層,自亮層最厚處約為lμm左右,其氮化層主要由擴散層組 成,擴散層厚度為13~ 16μm,氮化層脆性級別為1級,氮化物形態為1級⑩2#定子氮化層外表面存在較為連續的化合物白亮層,厚度為2. 5μm左右,次表面 為擴散層,厚度為15~17μm,氮化層脆性級別為1級,氮化物形態為1級。③硬度分析對各試樣基體組織分別進行洛氏硬度和顯微硬度測量,顯微 硬度的載荷為200g,持載時間為308,測量結果如表1-1所示。 表1-1基體硬度測量結果(2)分析和討論
三、從葉片泵的硬度分析結果看⒅1#葉片材料硬度平均值為62.4HRC,與定子 構成的摩擦副硬度差為28.4HRC2 #葉片材料硬度平均值為66.2HRC,與定 子構成的摩擦副硬度差為33.9HRC;2#葉片泵的葉片硬度較高,有利于提高葉 片的耐磨性。
四、從金相分析結果看, 1 #定子氮化層主要由擴散層構成,外表面白亮化合物 層不連續存在,且極薄, 2#定子氮化層除了擴散層外,外表面還存在連續的白 亮化合物層,其厚度較1#定子的化合物層厚、硬度也較高,應表現出比1#定 子高的抗磨損性能,但是從兩失效的葉片泵定子看,內側工作面的磨損深度均已 超過氮化層的厚度,故兩葉片泵的結構尺寸和工作環境介質對材料的磨損失效形 式有很大影響。
五、根據金相組織和硬度分析結果,從材料角度考慮,適當提高葉片硬度和氮化 層深度,有利于提高葉片泵的耐磨性和使用壽命。
